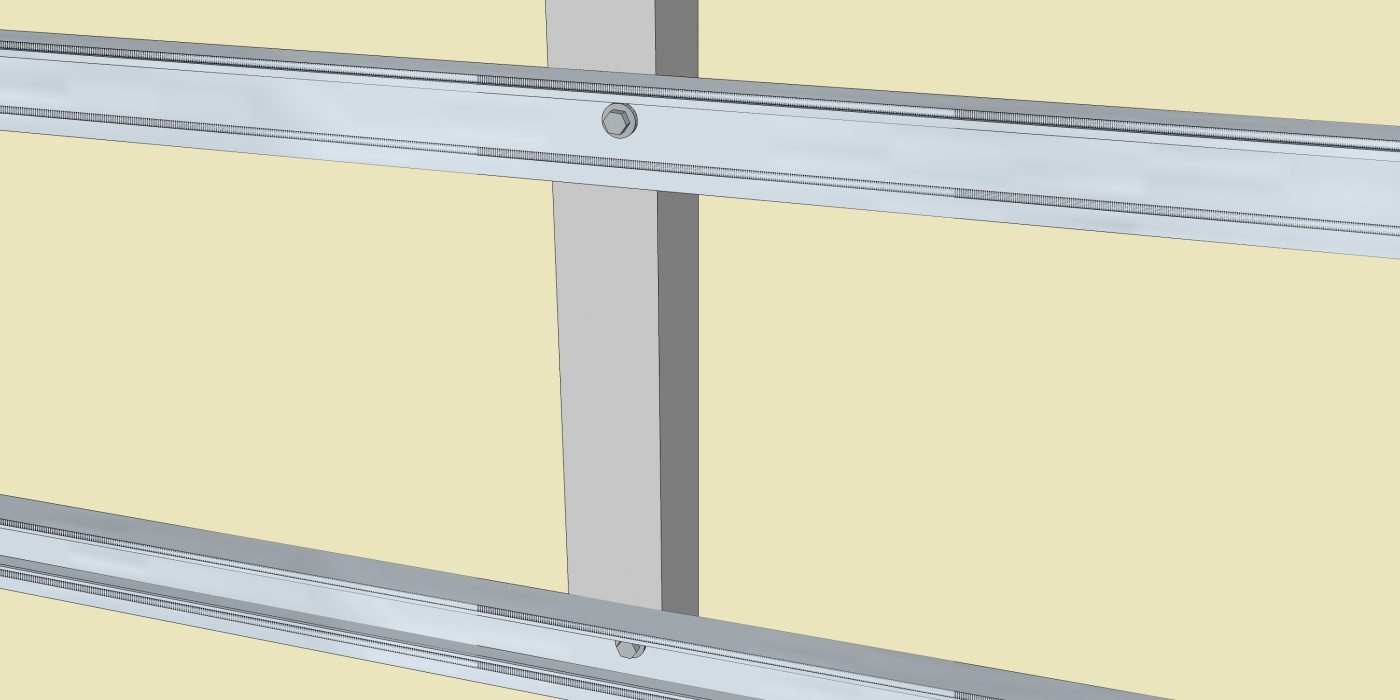

Die Unterkonstruktion besteht aus vertikalen L-Profilen, die mit Wandkonsolen am Gebäude verankert werden. Argeton-Tragschienen werden horizontal mit Selbstbohrschrauben im Höhenraster der Ziegel an die L-Profil geschraubt. Die vertikalen Fugen werden mit Fugenprofilen aus Aluminium hinterlegt.Dies verhindert ein seitliches Verschieben der Fassadenziegel und stellt sicher, dass die Ziegel fest in den Klammern sitzen. Darüber hinaus wird verhindert, dass Wasser in die vertikalen Fugen eindringt.

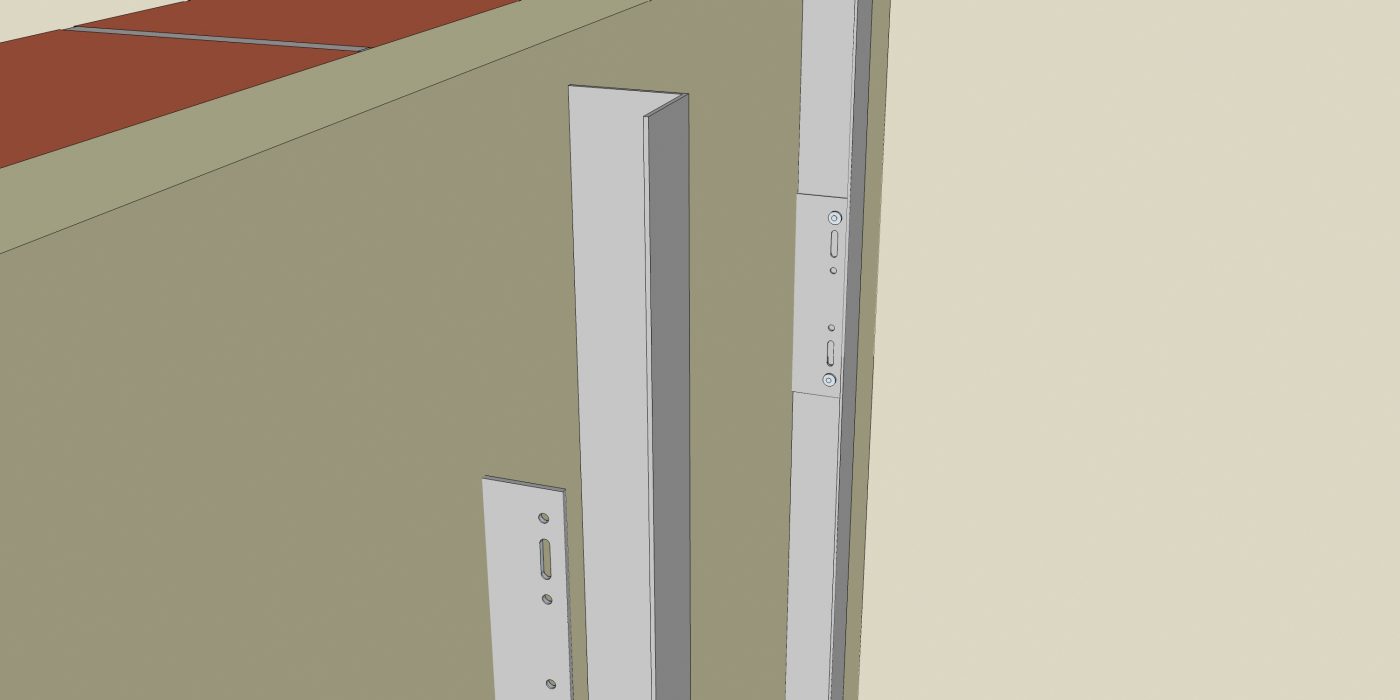

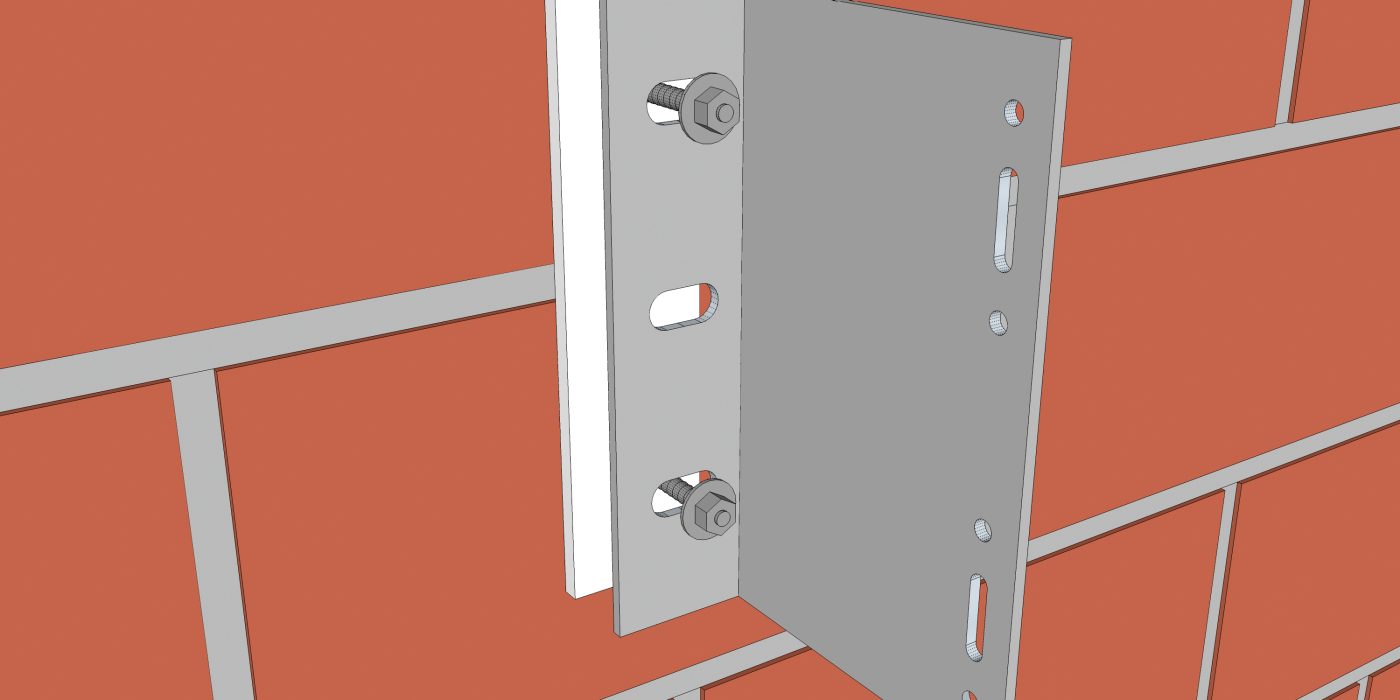

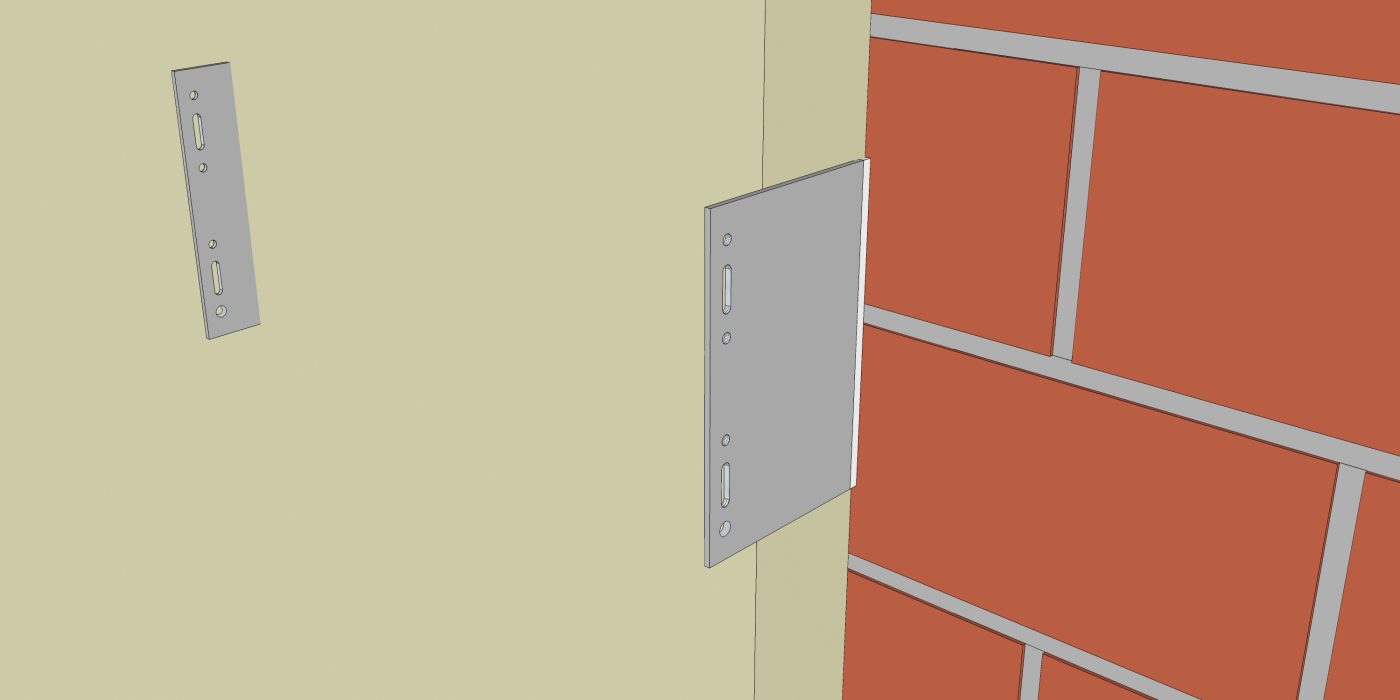

Unterkonstruktion und Wärmedämmung Für die senkrechte Basis-Unterkonstruktion werden Aluminium-Wandkonsolen mittels zugelassener Dübel in statisch erforderlichen Abständen an der Gebäudewand verankert. Die Anordnung der Basis-Unterkonstruktion ist unabhängig vom Raster der Fassadenbekleidung. Anschließend wird die Wärmedämmung auf die vorher gesäuberte Wandfläche aufgebracht. Das Verlegen der Wärmedämmplatten erfolgt unter Einhaltung der Herstellerrichtlinien. Zur Anwendung gelangen in der Regel hochwertige Mineralfaserdämmstoffe gemäß DIN 18165, Teil 1. Die Wahl des Dämmstoffes ist im Einzelfall auf das Objekt und seine speziellen Anforderungen abzustimmen. Die Materialdicke ergibt sich aus der Berechnung des Energieeinsparnachweises. An den Konsolen werden senkrechte, in der Regel winkelförmige Tragprofile ausgerichtet und mit zugelassenen Verbindungselementen, wie Blindnieten oder Schrauben, befestigt. Dabei ist auf die Ausbildung von erforderlichen Fest- und Gleitpunkten zu achten. Auf die senkrechten Tragprofile werden die speziellen waagerechten Argeton-Tragschienen im Höhenraster der Ziegelplatten angeordnet (genaue Maße für die Anordnung der horizontalen Tragschiene sind den Argeton-Montagemaßen zu entnehmen). Die Befestigung erfolgt mit Schrauben.

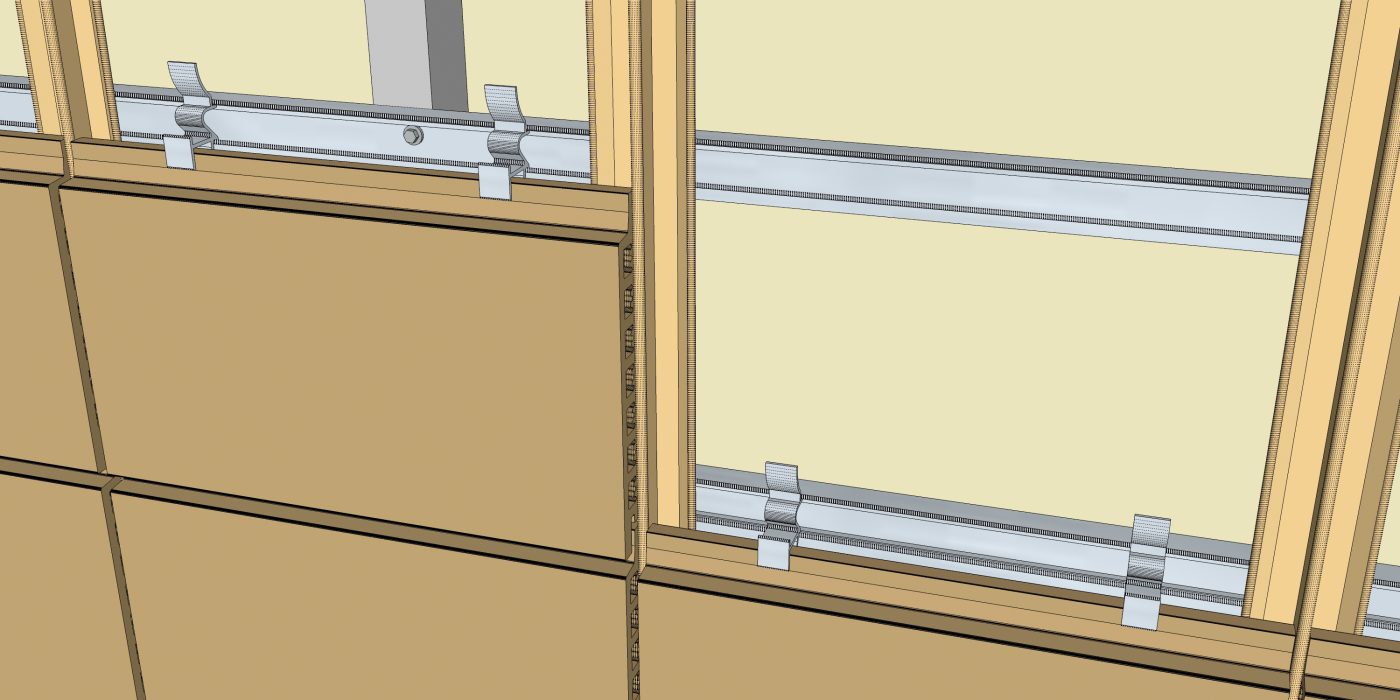

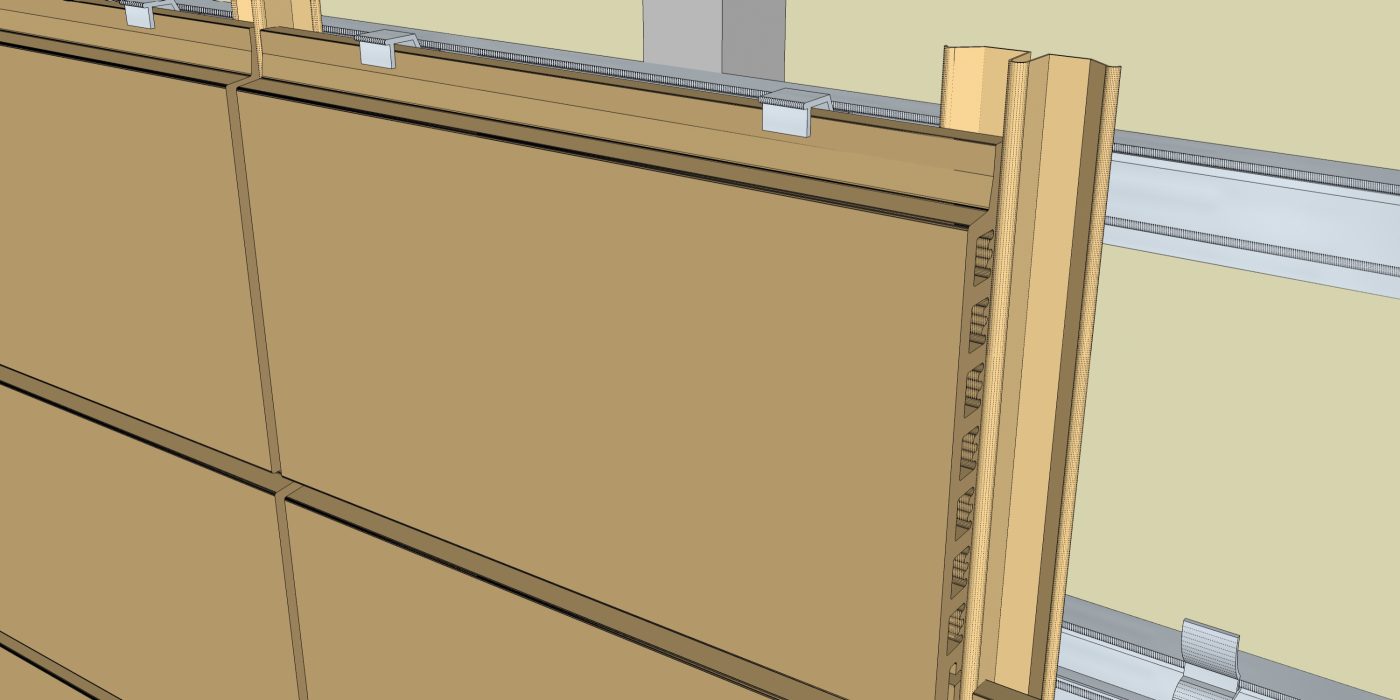

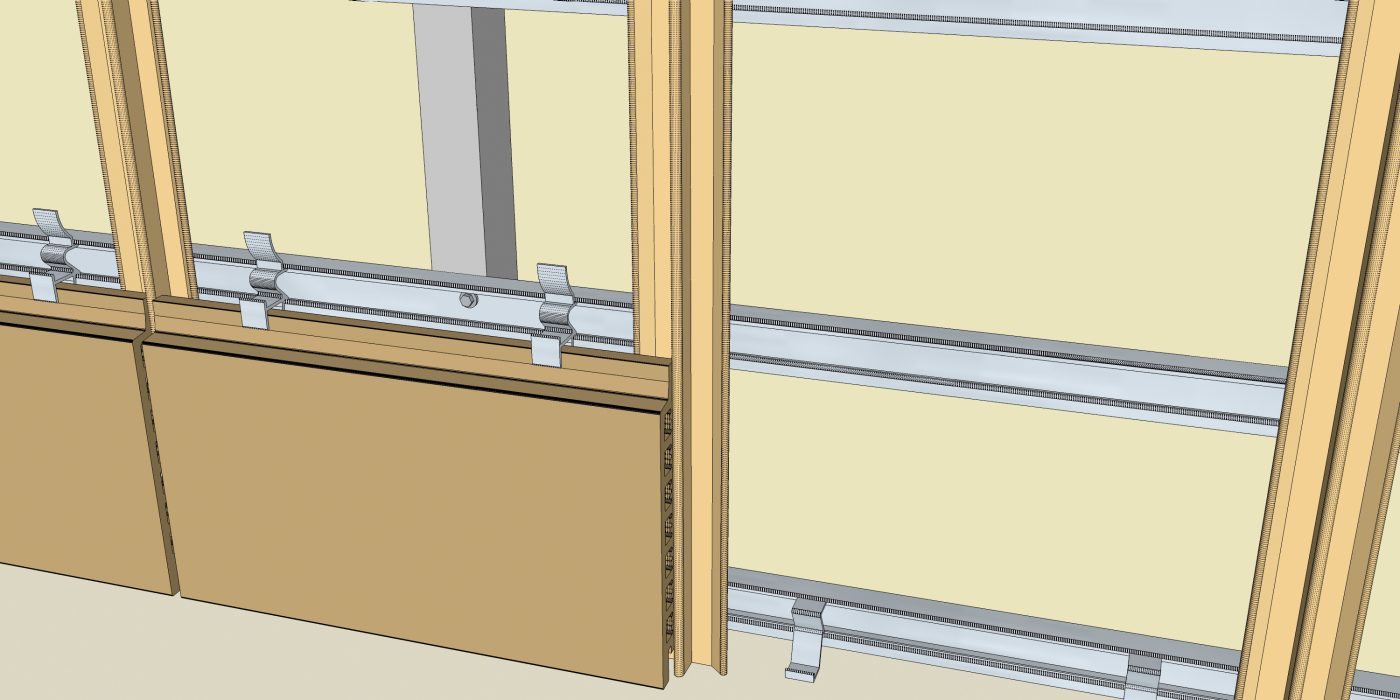

Zunächst sind die unteren Klammern – jeweils zwei pro Argeton-Platte – in die untere Tragschiene einzusetzen. Die unterste Plattenreihe ist in die Klammern einzustellen. Die Fugenprofile werden zwischen den Platten eingeschoben und müssen nicht gesondert befestigt werden. Sie halten allein durch ihre Klemmwirkung (zur Erleichterung der Montage können die Fugenprofile fixiert werden). Zur vollständigen Befestigung der untersten Plattenreihe, sowie zur Aufnahme der nächsten, werden die mittleren Klammern auf die untere Platte aufgesetzt, die Platte mit der Klammer angeklappt und die Plattenklammer in der Tragschiene eingerastet. Dieser Vorgang wiederholt sich bis zur Montage der oberen Klammer.
